產品介紹

電源輸入端諧波濾波器-簡介





       在現代工業電力系統中，非線性負載設備的普及已成為常態。尤其是工廠中的許多大型工業風扇、精密熔爐、不斷電系統 (UPS)、工業級變頻空調以及各類開關式電源供應器 (SMPS) 等設備，雖然是生產線運作不可或缺的環節，但其非線性特性會導致電流波形嚴重失真，產生大量的諧波電流。這些諧波會偏離理想的正弦波形，進而對整個電網的穩定性、效率和設備可靠性構成嚴峻挑戰。

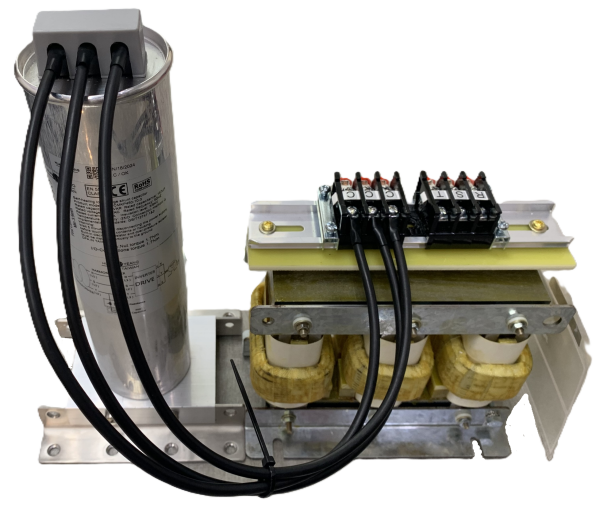

        我們的諧波濾波器 (Passive Harmonic Filter) 是一種高效能的解決方案，專為應對工業環境中的諧波污染而設計。我們會根據您提供的資料為您設計出一個電感器 (Inductor) 與電容器 (Capacitor) 組成的被動電路。這個電路會在您的電力系統中，針對特定的諧波頻率（如 5次、7次諧波）形成一個低阻抗的並聯通路，能有效地將失真的諧波電流從主迴路中分流並予以吸收，避免其回流至電網。無論是單相或三相系統，我們都能提供對應的解決方案，大幅降低系統的總諧波畸變率 (THD)，這不僅有助於恢復電壓和電流波形的純淨性，更確保了關鍵工業設備的穩定運行與優化效能。





電源輸入端諧波濾波器-優勢與價值





•改善電力品質： 顯著降低由非線性負載產生的諧波電流，有效淨化電壓和電流波形，從源頭提升供電穩定性。



•延長設備壽命： 減少諧波引起的過熱、絕緣老化、異常振動，降低變壓器、馬達、電纜、開關設備等關鍵資產的損耗，從而延長其使用年限。



•提升能源效率： 降低由諧波造成的額外視在功率和線路銅損，實質減少運營成本，提升系統的整體運行效率。



•避免設備誤動作： 抑制高頻諧波造成的電磁干擾 (EMI)，防止精密儀器、PLC、控制系統和自動化設備因諧波而出現數據錯誤或意外跳脫，保障生產連續性。



•降低諧振風險： 經過精心設計的濾波器能避免與系統電容產生並聯諧振，防止特定諧波被危險地放大，保護設備免受諧振電壓的破壞。



•符合國際電力規範： 幫助您的電力系統滿足嚴格的國際諧波管制標準 (如 IEEE 519, IEC 61000-3-12)，避免潛在的電力罰款與合規性問題。



•投資成本效益高： 相較於主動式濾波器 (APF)，無源濾波器在許多應用場景下，初期投資成本更具優勢，是一種穩定可靠的解決方案。



•結構簡單可靠性高： 由成熟、耐用的被動元件（電感、電容）構成，無複雜的電子控制，運行穩定，維護需求極低，特別適合嚴苛的工業環境。







電源輸入端諧波濾波器-應用領域





工業自動化與重型設備

•三相變頻器 (VFDs)： 各類工廠中的風機、水泵、空壓機、輸送帶、加工機等大型馬達驅動設備。



•工業機器人與伺服驅動系統： 精密製造、汽車產線等要求高穩定性的自動化設備。



•電焊機、感應加熱設備、工業熔爐： 產生劇烈諧波的功率轉換設備。



•單相/三相馬達驅動器： 各類小型生產線與自動化控制設備的動力來源。





高科技與商業設施

•數據中心與通訊機房： 大型的三相不斷電系統 (UPS)、伺服器機櫃的交換式電源供應器 (SMPS)。



•大型商用 HVAC 系統： 商業大樓、廠辦的變頻中央空調與冰水主機。



•LED 照明系統與電子安定器： 大規模部署的商業照明，其諧波積累效應不容忽視。





新能源與新興應用

•太陽能光伏逆變器 (PV Inverters)： 從小型的單相住宅型到大型電站級的三相併網型逆變器，確保注入電網的電力純淨。



•電動車充電基礎設施 (EV Charging Infrastructure)： 交流充電樁 (Level 2, 單/三相) 與直流快速充電樁 (Level 3, 三相)。



•儲能系統 (Energy Storage Systems, ESS)： 功率轉換系統 (PCS) 在充放電過程中產生的諧波。



若有需求請聯繫我們進行更進一步的了解，謝謝!
